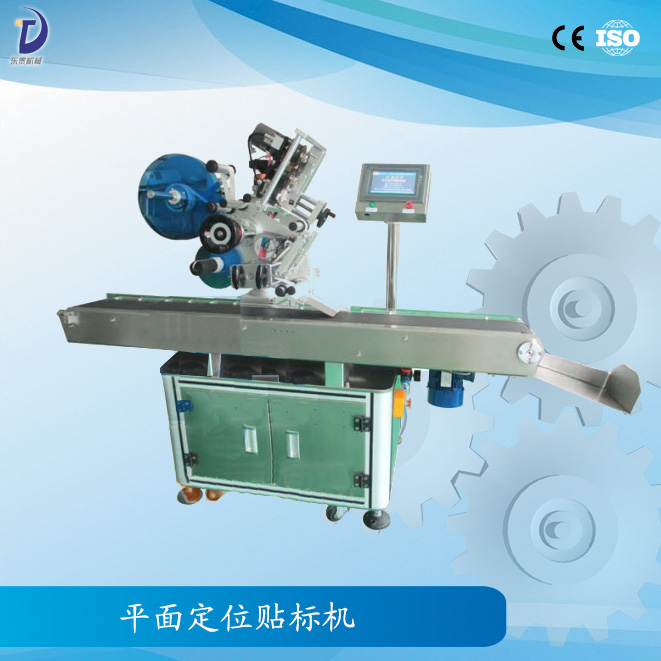

產品名稱：平面定位貼標機

平面定位貼標機簡介：

本平面定位貼標機是東泰為達到合理、美觀的貼標效果而設計，匯集了當今眾多先科技技術，微電腦自動控制、友好的界面觸摸屏，貼標過程均自動化作業，操作簡單、生產速度快、貼標位置統一、美觀、整齊，主要適用于醫藥、食品、化妝品、文具等行業各種尺寸的產品平面自動貼標，可獨立工作，也可配套打印機或噴碼機完成生產線操作。

技術參數：
貼標速度：0~25米/分，可自由調整
貼標精度：+1mm
適用紙卷內徑：Dia.75mm
大紙卷外徑：Dia.370mm
適用電壓：110V/220V，50/60HZ
標準標簽高度：130mm以下
大標簽高度：200mm
機械尺寸：長＊寬＊高  1400＊700＊1440mm
機械重量：65kg

適用范圍：
1.適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等；
2.適用產品：要求在平面、大弧度面上貼附標簽或膜的產品；
3.應用行業：廣泛應用于食品、玩具、日化、電子、醫藥、五金、塑膠等行業；
4.應用實例：SD卡貼標，手機鏡片貼膜，電子配件貼標，塑膠盒貼標等；

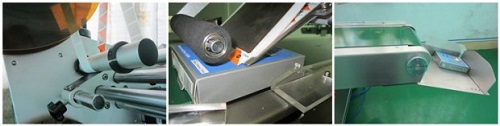

設備細節圖：

產品優點：

1.機械結構微型設計，占用空間少，設備移動和在流水線中安置方便；
2.采用產品導向間隙消除機構和標簽防走偏機構，貼標定位精度高達±1mm；
3.貼標穩定性好，貼標平整、不起皺、無氣泡，可滿足大部分產品平面和大弧度面上有要求的貼標；
4.機械調整部分結構化組合和標簽卷繞的巧妙設計，貼標位置自由度微調方便(調整后可固定)，使不同產品之間的轉換和標簽卷繞變得簡單、省時；
5.具備無物不貼標，無標自動校正和自動檢測功能；
6.設備主要材料采用不銹鋼和高級鋁合金，整體結構牢固，美觀大方；
7.采用標準PLC+觸摸屏+伺服電機+標準傳感器電控系統控制，安全系數高，人機交互界面全中文注釋和完善的故障處理提示功能、操作教導功能；使用方便，維護簡單；
8.完善的設備配套資料(包括設備結構，原理，操作，保養，維修，升級等說明資料)，給設備正常運作提供充分保障；
9.具有故障報警功能，生產計數功能，省電功能(設定時間內無貼標時，設備自動轉到省電待機狀態)，生產數設定提示功能，參數設置保護功能(參數設置分權限管理)；
10.可選配功能：
  ①熱打碼/噴碼功能
  ②自動上料功能(結合產品考慮)
  ③自動收料功能(結合產品考慮)
  ④增加貼標裝置
  ⑤其他功能(按客戶要求訂做)

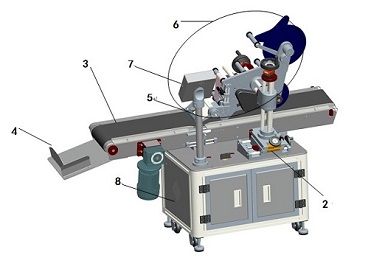

設備正視圖：

貼標機的機械結構和各部分功能，如下圖標注所示：



序號	機構名稱	機構說明
1	分料機構	用于將層疊的產品分離成單張
2	總開關	整臺機器的總電源開關
3	輸送機構	將產品輸送到貼標位置，貼標后，輸送到收料機構
4	收料機構	承接完成貼標輸送過來的產品
5	覆標機構	將貼附在產品上的標簽壓緊
6	貼標頭	貼標的核心部件，實現貼標功能
7	觸摸屏	人機對話窗口，進行各種參數調節
8	電箱	貼標機電氣控制中心，排布各種控制器和PLC

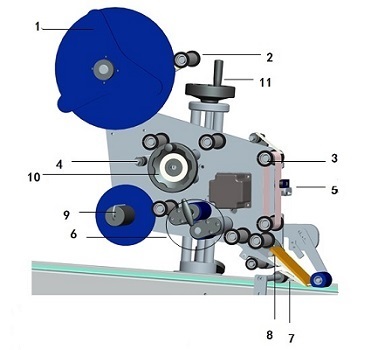

局部視圖：

序號	機構名稱	機構說明
1	料盤	用于裝卷裝標簽
2	剎車	用于剎住標簽，防止標簽松開，保持標帶的張力
3	滾筒	繞行標簽，保證標簽的張力
4	標簽壓緊裝置	壓緊標簽，保證標簽的張力
5	電眼架	安裝測標電眼，前后移動電眼
6	牽引機構	牽引機構
7	剝標板	剝離標簽
8	壓標機構	用于壓緊標簽
9	收料機構	回收標簽底紙
10	橫向調整	調節整個貼表頭的左右位置
11	縱向調整	用于將貼表頭整體升降
