產品名稱：全自動臥式圓瓶貼標機


全自動臥式圓瓶貼標機簡介：

適用于站立不穩的圓柱形物體圓周、半圓周的貼標，采用臥式傳送、臥式貼標的方式，增加穩定性，提高貼標效率。 可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。 可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。

適用范圍：
適用標簽：不干膠標簽、不干膠膜、電子監管碼，條形碼等。
適用產品：要求圓周面或小圓錐面上貼附標簽或膜的小產品。
應用行業：廣泛應用于醫藥、化妝品、電子、五金、塑膠等行業。
應用實例：固體膠瓶貼標、口服液瓶貼標、筆桿貼標、唇膏貼標等。

技術參數：
下為標準機型技術參數，其他特殊要求和功能，可量身訂做
適用產品直徑（針對圓瓶）： 外徑φ10mm～30mm
貼標精度：±0.5mm
貼標速度（pcs/min) ：150～400pcs/min
重量：約200kg
頻率（HZ）：50HZ
電壓（V）：220V
功率（W）：1470W
貼標設備的外形尺寸（長×寬×高）：2020×650×1450

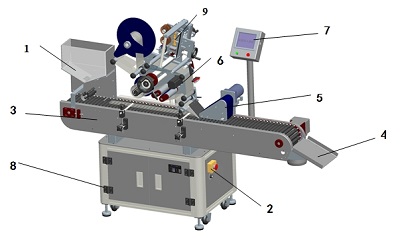

總視圖：

貼標機的機械結構和各部分功能，如下圖標注所示：

序號	機構名稱	機構說明
1	分料機構	用于將層疊的產品分離成單張
2	總開關	整臺機器的總電源開關
3	輸送機構	將產品輸送到貼標位置，貼標后，輸送到收料機構
4	收料機構	承接完成貼標輸送過來的產品
5	覆標機構	貼標的核心部件，實現貼標功能
6	貼標頭	貼標的核心部件，實現貼標功能
7	觸摸屏	人機對話窗口，進行各種參數調節
8	電箱	貼標機電氣控制中心，排布各種控制器和PLC
9	打碼機	打印產品生產日期等信息

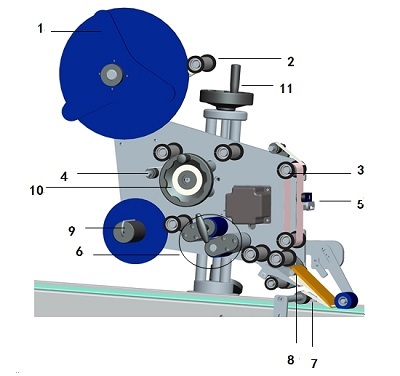

局部視圖：



序號	機構名稱	機構說明
1	料盤	用于裝卷裝標簽
2	剎車	用于剎住標簽，防止標簽松開，保持標帶的張力
3	滾筒	繞行標簽，保證標簽的張力
4	標簽壓緊裝置	壓緊標簽，保證標簽的張力
5	電眼架	安裝測標電眼，前后移動電眼
6	牽引機構	牽引機構
7	剝標板	剝離標簽
8	壓標機構	用于壓緊標簽
9	收料機構	回收標簽底紙
10	橫向調整	調節整個貼表頭的左右位置
11	縱向調整	用于將貼表頭整體升降

全自動臥式圓瓶貼標機基本用途:

1.全自動臥式圓瓶貼標機:適用于站立不穩的圓柱形物體圓周、半圓周的貼標，采用臥式傳送、臥式貼標的方式，增加穩定性，提高貼標效率。
2.全自動臥式圓瓶貼標機:可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。
3.全自動臥式圓瓶貼標機:可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。

功能特點：
采用撥瓶輪下料，更換分瓶輪可用于不同物料分料。一臺機器可適用多種規格的物料。
采用輥子鏈輸送，確保貼標精度和穩定的貼標效果。
觸控屏操作，方便直觀。
具有智能化的標簽管理和故障報警處理功能。
具有獨特的防碎瓶技術。
主要電氣元件全部采用國外知名品牌，確保質量穩定可靠。
可選配印字機或噴碼機，實現生產日期等的標識。


產品特點：

高速，采用側臥式滾筒輸送機構，輸送鏈傾斜，瓶子自動導正，輸送貼標穩定。貼標速度高達400瓶/分鐘， 節省大量人力物力；
破瓶率低，應用柔性分瓶技術和柔性覆標技術，分瓶貼標順暢，破瓶率低于十萬分之一；
貼標質量優，采用標帶繞行糾偏技術，標簽頭尾對貼重合度高；搓滾式覆標，貼標平整、無皺褶、無氣泡， 提升包裝質量；
穩定性高，松下PLC+松下觸摸屏+松下針形電眼+德國勞易測標簽電眼組成的高級電控系統，支持設備7×24小時高速 運轉；
智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；
堅固衛生，主要采用不銹鋼和高級鋁合金制造，符合GMP生產規范，結構牢固，美觀大方；
具有故障報警功能，生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；
可選配功能：
①熱打碼/噴碼功能；
②自動收料功能（結合產品考慮）；
③自動上料功能（按客戶要求訂
