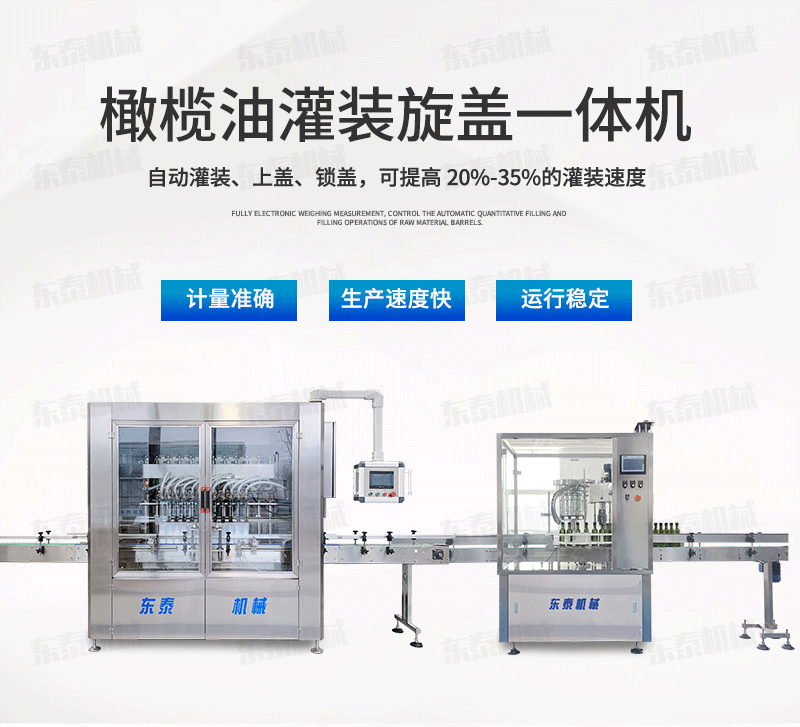

菜籽油自動灌裝機生產線

2020-07-02 16:04 油脂灌裝機

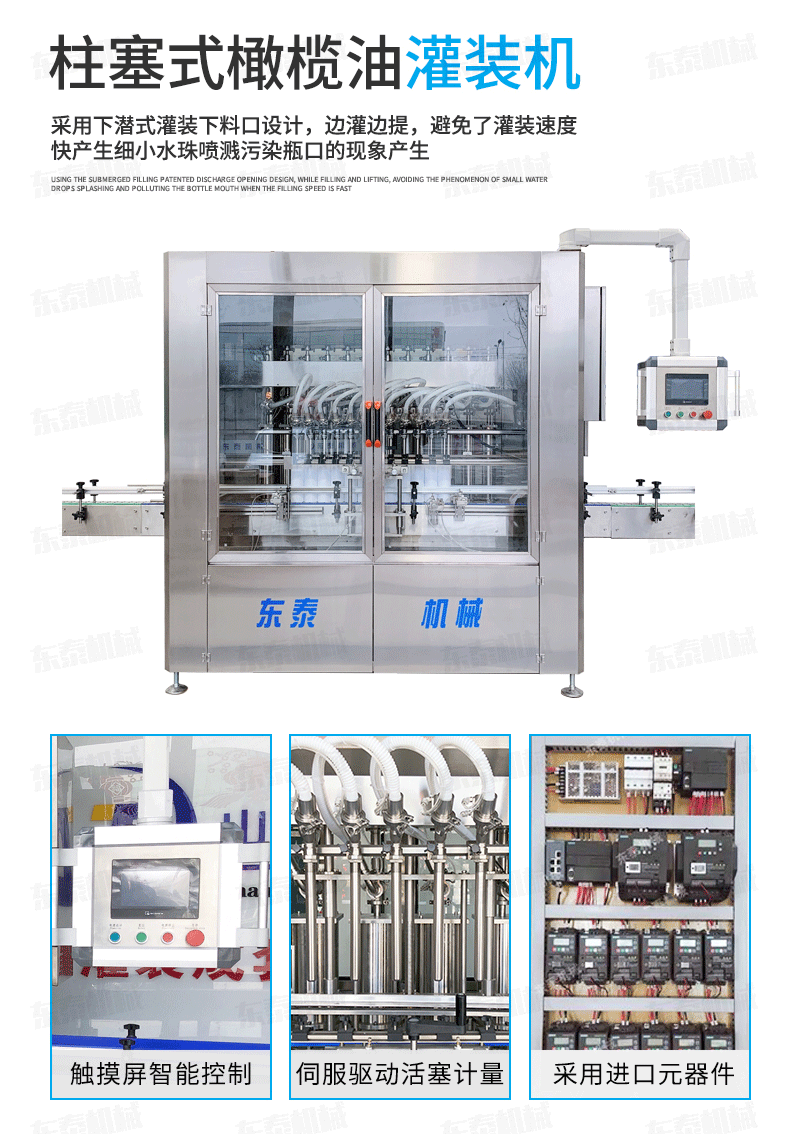

菜籽油自動灌裝機生產線是我公司精心設計的新款灌裝機，本伺服柱塞灌裝機，采用PLC和觸摸屏自動化控制，具有計量準確、運行平穩、噪音低、調節范圍大、灌裝速度快等。而且對易揮發、易結晶、易起泡的液體；以及高粘度的液體、半流體都能適應。在人機界面數字化調節計量，并且可100ml200ml等所需計量，觸摸屏一觸即達，而且可以單頭微調計量。

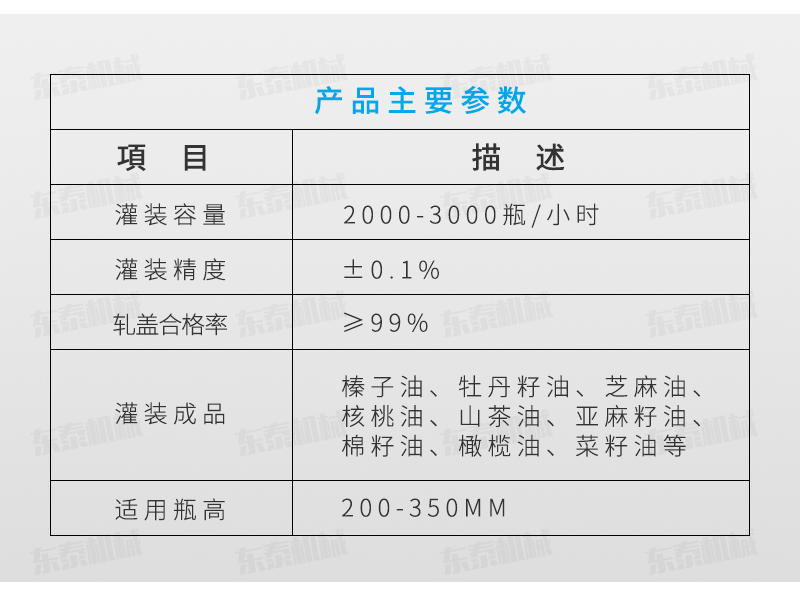

主要技術參數

序號名稱參數

一主機外形尺寸（長×寬×高）2000*1100*2200

二適應瓶型高度：100-280mm 直徑：Φ30-110mm

三罐裝速度≤5000\小時

四灌裝范圍（計量范圍）500-5000ml\50-1000ml

五配備電源380/220V,50\60赫茲

六配備氣源/耗氣量0.5-0.8MPa潔凈干燥氣

設備技術要點

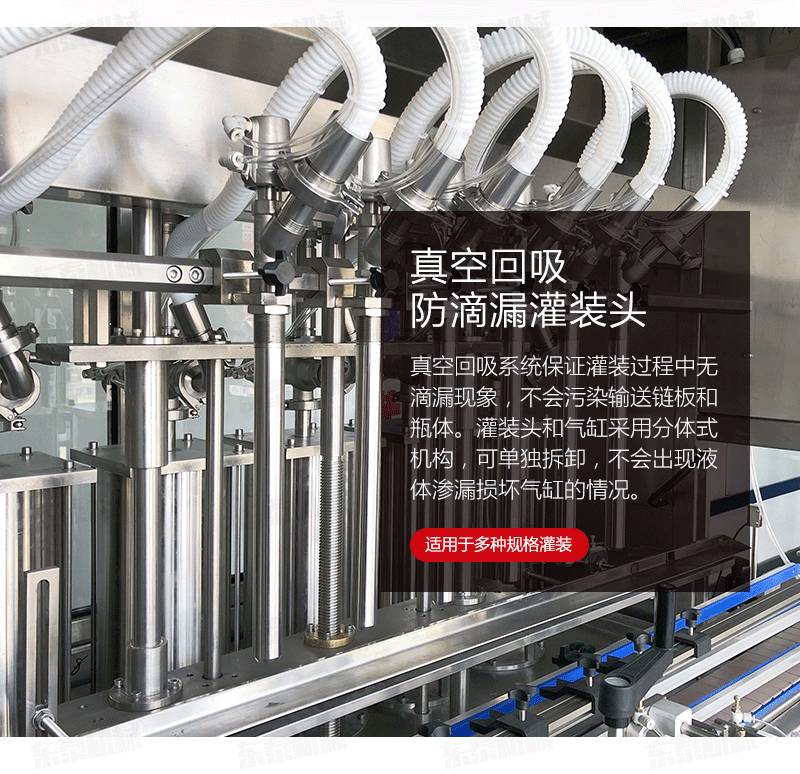

1.真空回吸系統保證灌裝過程中無滴漏現象，不會污染輸送鏈板和瓶體。灌裝頭和氣缸采用分體式機構，可單獨拆卸，不會出現液體滲漏損壞氣缸的情況。進口亞德客氣缸經久耐用，其他密封等配件使用標準件，更換維護簡單方便。

第2頁

2.菜籽油自動灌裝機生產線整機采用SUS304不銹鋼框架，與物料接觸部位均采用優質316L不銹鋼材質好。外包不銹鋼和鋼化玻璃門罩將機體密封，連接部位全部采用快接接口。

3.采用下潛式灌裝，在桶口以內約5-8mm處進行灌裝，避免了灌裝速度快產生細小油珠噴濺污染瓶口的現象產生。配合多段式快慢速灌裝，可以保障高速灌裝時全速灌裝，又可有效解決氣壓過高快速灌裝時泡沫溢瓶現象

4.一鍵清洗，將缸套內的活塞環拉至脫缸槽，使缸套及料箱內殘余的物料流至積液槽內。以便于清洗或更

換物料。

5.根據灌裝機11年的研發經驗及市場反饋，我公司自行研制成功的無殘留角做灌裝三通閥。該三通閥結構簡單、性能可靠，密封可靠，長時間使用后不漏料。

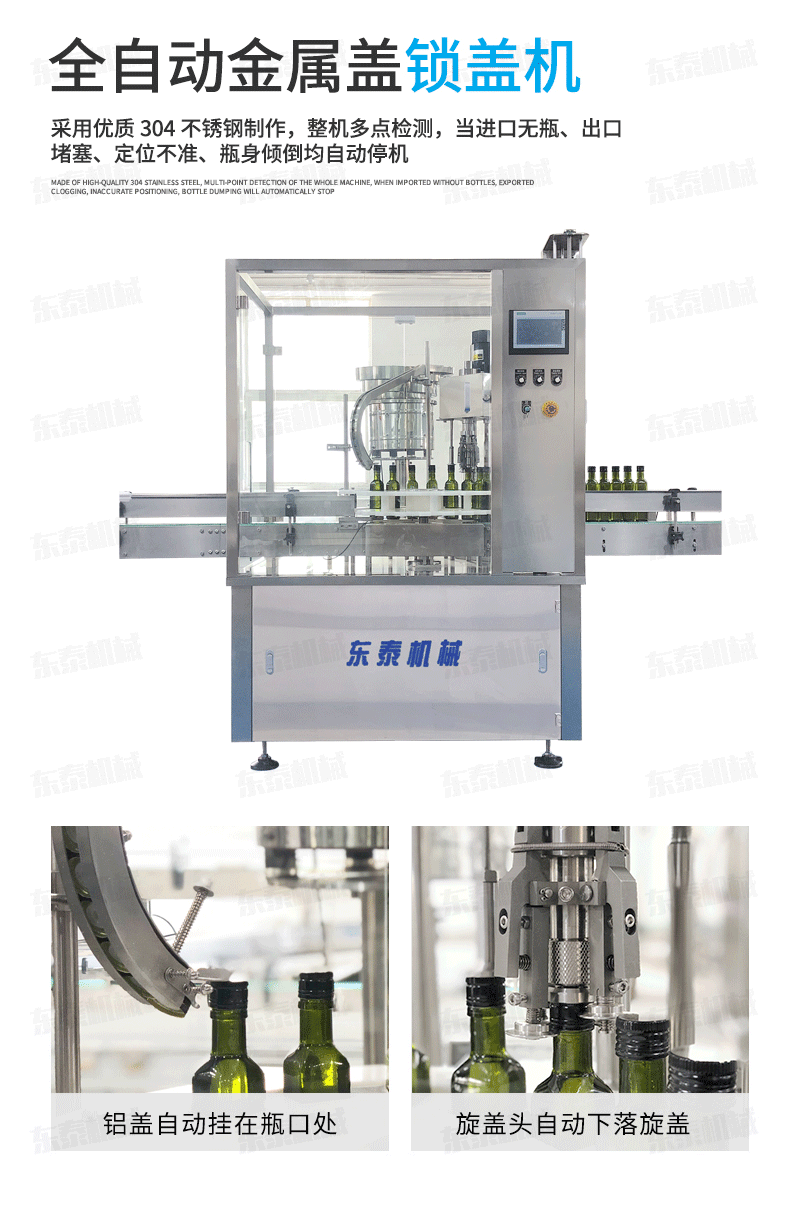

全自動金屬蓋鎖蓋機工作原理

該部分利用鏈板輸送帶將瓶子依次輸送至定位卡盤，自動檢測瓶，當被鎖口（或旋蓋）瓶到達落蓋滑道正下方工位時，鋁蓋自動掛在瓶口處。瓶子由旋轉卡盤輸送至打蓋裝置工位時，打蓋裝置將瓶蓋及內塞打緊，再由旋轉卡盤將瓶子輸送至旋蓋工位，旋蓋頭自動下落旋蓋、鎖螺紋，再由旋轉卡盤將鎖蓋輸送至直線輸送帶上，從而完成整個工序；

技術參數：

機型RGXG50-ⅠRGXG50-ⅡRGXG50-Ⅲ

旋蓋種類螺紋旋蓋螺紋鋁蓋軋口鋁蓋

生產速度40-50b/min40-50b/min40-50b/min

電源3ф380V3ф380V3ф380V

功率1.2Kw1.2Kw1.2Kw

耗氣量30L/min30L/min30L/min

重量700Kg700Kg700Kg

鎖（旋）蓋形式：
