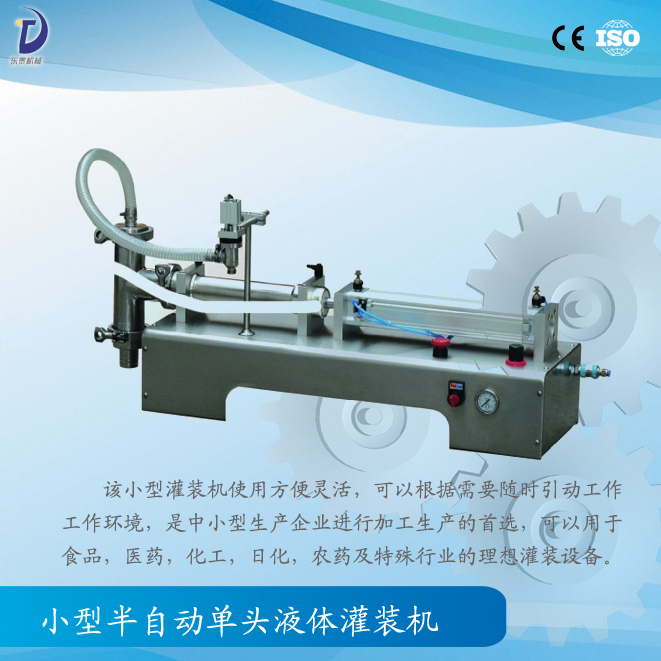

產品名稱：小型半自動單頭液體灌裝機
產品型號：DY/SYF型
產品簡介：小型半自動單頭液體灌裝機主要針對的中小型加工企業特別設定的一款優質精湛的小型液體灌裝機，該設備在灌裝技術上更加精益求精，在設備整體使用來說，雖然機身相對較小但不影響設備的灌裝速度，移動方便，可以根據生產企業要求變換設備的存放位置，占地面積相對較小，使用靈活。
設備性能：本公司生產的半自動活塞式單頭液體灌裝機是在本公司生產的灌裝機系列的基礎上，引進國外先進灌裝機技術，進行了進一步的改造和創新，其結構更加簡單合理，精確度高，操作更加簡便，是貴公司填充設備的理想選擇。
設備原理：該小型液體灌裝機為半自動活塞式灌裝機。通過氣缸帶動一個活塞來抽取和打出物料，用單向閥控制物料流向，用磁簧開關控制氣缸的行程，即可調節灌裝量。
適用范圍：該小型灌裝機使用方便靈活，可以根據需要隨時引動工作工作環境，是中小型生產企業進行加工生產的，可以用于食品，醫藥，化工，日化，洗滌類，農藥及特殊行業的理想灌裝設備，對小包裝產品的灌裝工藝十分成熟，是小型加工作坊的佳合作伙伴。
|
技術參數 |
內容 |
參數 |
|
|
電壓 |
220V±5V |
||
|
電流 |
1A |
||
|
功率 |
10W |
||
|
額定氣壓 |
0.5-0.6MPa |
||
|
灌裝速度 |
10-25瓶/分鐘 |
||
|
灌裝精度 |
±1%-±2% |
||
|
|
|||
|
灌裝效果 |
設備型號 |
可灌裝范圍 |
佳灌裝范圍 |
|
DY125 |
10～125 |
50～125 |
|
|
DY250 |
25～250 |
100～250 |
|
|
DY500 |
50～500 |
200～500 |
|
|
DY1000 |
100～1000 |
300～1000 |
|
|
DY2500 |
250～2500 |
500～2500 |
|
|
DY5000 |
500～5000 |
1000～5000 |
|
A、該小型液體灌裝機是半自動活塞式灌裝機。通過氣缸帶動一個活塞來抽取和打出物料，用單向閥控制物料流向，并以磁簧開關控制氣缸的行程，即可調節灌裝量。
B、該機設計合理，機型小巧，操作方便
C、氣動部分均采用德國FESTO和臺灣AirTac的氣動元件。
D、物料接觸部分均采用316L不銹鋼材料制成，符合GMP要求。
E、灌裝量和灌裝速度均可任意調節，灌裝精度高。
F、灌裝悶頭采用防滴漏及升降灌裝裝置
本小型液體灌裝機只使用于灌裝液體等低濃度物品，不可用于其他用途。為確保安全生產，請仔細閱讀一下注意事項：
1、使用符合本機規定的電源和氣源（詳見本書中機器技術參數）。
2、在拆洗本機前，請一定要關閉氣源和電源。
3、本機后半部分（靠近控制按鈕），內部裝有電氣控制元件，無論在什么情況下都不要用水直接沖洗機身，否則會有觸電的危險，損壞電氣控制元件。
4、為防止觸電，本機要有良好的接地，請為本機配一個由地線的電源插座。
5、關閉電源開關后，本機電氣控制中部分電路還有電壓存在，故檢修控制線路時務必將電源線拔掉
1、安裝快裝三通，再接上注料嘴（卡箍、抱箍都要鎖緊）。
2、確認磁簧開關的位置（從磁簧開關的位置是固定的）。
3、將進料管插入料桶與輿料缸相連。
4、接通電源
5、接通氣源
6、打開電源
7、打開氣源（滑閥）
8、將選擇開關的工作模式切換到“腳踏”。
9、踩動腳踏開關知道有物料灌裝頭流出。
10、旋動節流閥一和節流閥二，調出合適的抽料速度和灌裝速度。為提高工作效率，可將抽料速度調快一點，灌料的速度調慢一點（不要使灌裝過程有物料或氣泡沖出瓶口）。
11、測量灌裝量，同時滑動前磁簧開關，將灌裝量調到設定值。
12、將前磁簧開關鎖緊，正式開始灌裝。
13、熟練后可將工作模式切換到“自動”。
1、為保持小型液體灌裝機機身不銹鋼光潔，請勿用尖。硬的利器刮起表面，如有污漬，請用酒精擦拭。
2、氣缸在出廠時已加好潤滑油，請勿拆開氣缸或添加任何潤滑油。
3、本機的單向閥，不銹鋼三通、料缸豆能方便的拆洗。

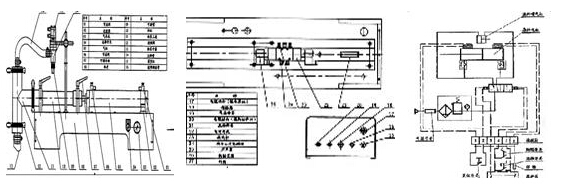

（如設備平面解析圖所示）松開01、06前后調速閥調整螺母。
1、順時針轉動前單向節流閥06手柄，氣缸前行速度放慢，裝料速度也放慢。
2、逆時針轉動單向節流閥06手柄，氣缸前行速度加快，裝料速度也加快。
3、順時針轉動后單向節流閥01手柄，氣缸后退速度放慢，稀料速度也放慢。
4、逆時針轉動后單向節流閥01手柄，氣缸后退速度加快，吸料速度也加快。
