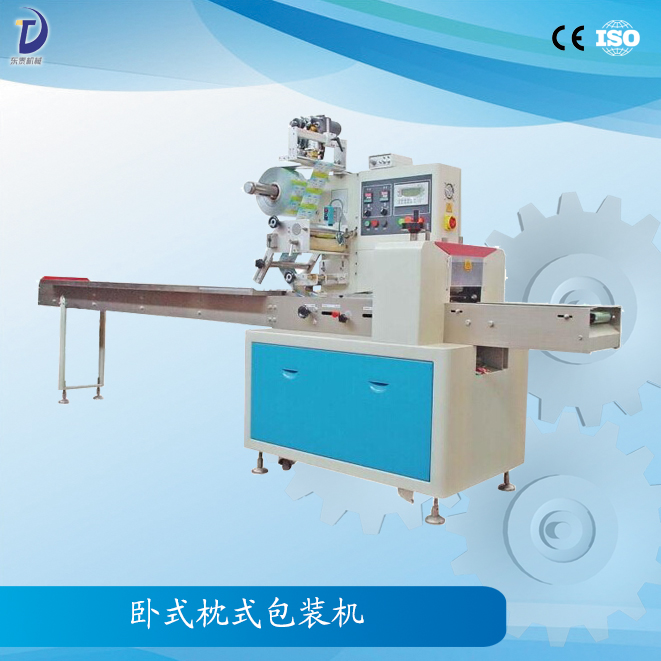

產品名稱：臥式枕式包裝機
產品型號：DTW-320B/320D型
自動程度：全自動
包裝材料：薄膜
適用行業：食品、醫藥、化工、日化等

產品介紹：臥式枕式包裝機采用變頻調速,微電腦控制器(WDK)控制系統，PlD數顯智能型溫控儀,光電檢測雙向追蹤系統，小屏冪顯示系統及電路保護系統來實現無級變速,自動跟蹤切點,溫度控制準確,包裝精度高, 顯示直觀及安全保障。該枕式包裝機的工作原理是包裝卷膜通過包裝膜驅動輥進入成形器后成形,被包裝物由供料輸送機送入成形器后,進行縱向封合和橫向封切,再由排出輸出機輸出。

應用域：臥式枕式包裝機適合于饃片、餅干、方便面、冰糕、巧克力、肥皂等幾何狀物品的內外包裝，廣泛應用于食品、化工、日用品、醫藥及其他行業。

臥式枕式包裝機技術參數：

機型：DTW-320B  DTW-320D
薄膜寬度：Max.320mm
制袋長度：65-190或120-280mm  90-220或150-330mm
制袋寬度：50-150mm
產品高度：40mm   55mm
膜卷直徑：320mm
包裝速度：40-230bag/min
電源規格：220V50/60HZ 2.6KW
機器尺寸：（l)3770×(W)720×(H)1450mm
機器質量：900kg
備注：可加充氣裝置

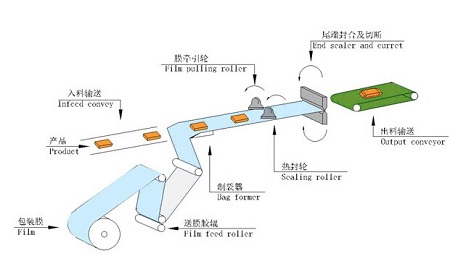

設備運行原理：

臥式枕式包裝機性能特點與優勢：

設備結構特點：

1、先進的雙變頻設計、袋長控制快捷方便，一步到位，省時省膜。
2、整機設計合理、性能穩定、PLC全電腦控制、操作簡單。故障自行診斷功能，故障顯示一目了然。
3、高精密度光電跟蹤系統，數字化輸入封切位置準確。定位停機功能，不粘刀、不浪費卷膜。
4、全電腦控制、變頻調速、高感光眼跟蹤、各封口溫度獨立控制，適合多種包裝材料；
5、機械結構簡單，維修方便；整機運轉平穩，磨損少，壽命長。

設備性能優勢：

1. 雙變頻、步進、伺服、控制系統可供選擇，袋長即設即切，無需調節空走，一步到位，省時省膜。
2. 人機界面，參數設定方便快捷。
3. 故障自診斷功能，故障顯示一目了然。
4. 高感度光電眼色標跟蹤，數字化輸入封切位置，使封切位置更加準確。
5. 溫度獨立PID控制，更好適合各種包裝材質。
6. 定位停機功能，不粘刀，不浪費包裝膜。
7. 傳動系統簡潔，工作更可靠，維護保養更方便。
8. 所有控制由軟件實現，方便功能調整和技術升級，永不落后。
9. 該機控制系統可另外根據客戶需要選擇PLC控制系統，觸摸屏界面。

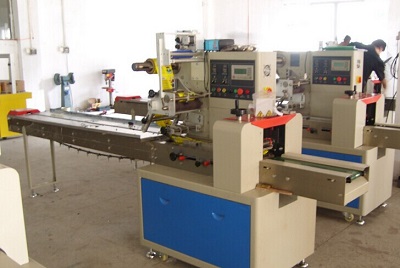

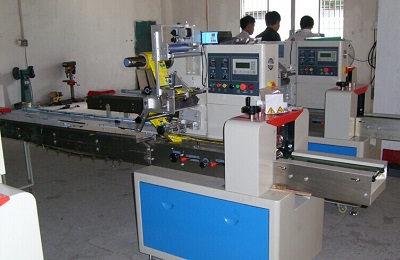

設備細節展示：

臥式枕式包裝機調節與使用：

設備溫控表的調整：

1、溫控表的內部參數在出廠時已經調整好,用戶切不可隨意更改其內部設定,否則會導致溫控表不能正常工作;
2、溫控表顯示區中,紅色數字表示設定溫度值,綠色數字表示當前溫度值。
3、按▲鍵,增加數值;按  鍵,減少數值。
4、具體操作方法請參考所附的“溫控表說明書”。

設備光電開關的調整：

1、使光電開關的光電頭與包裝膜表面垂直且距包裝膜約5～10mm左右的位置;
2、將光電頭對準包裝膜的空白處,使光電開關上的綠色指示燈和紅色指示燈均亮;
3、將光電頭對準包裝膜的色標,調節光電開關上的“靈敏度旋鈕”,使其紅色指示燈滅,綠色指示燈仍亮,則表示正常。若紅色指示燈仍亮,則繼續調整該旋鈕(可以同時調整光電開關與包裝膜之間的距離),直至調好為止。

設備生產環境：

臥式枕式包裝機維護保養：

1.新機器雖在制造廠已做試車和跑合,但用戶啟用后也應在中速(約40包/分)跑合24小時后再高速運轉;
2.新機器運轉一個月后,操作人員應對傳動鏈條、傳動帶進行調整。以后每運行兩個月調整一次;
3.橫封主從動齒輪應每運轉兩個月左右加注潤滑脂一次.
4.縱封蓋板內每禮拜清理兩次,同時給縱封滑座加潤滑油;
5.齒鏈?zhǔn)綗o級變速箱的齒鏈張緊調整及使用方法請參見無級變速箱使用說明書;
6.操作人員應定期檢查緊固部件有無松動,潤滑齒輪、齒條、鏈輪、鏈條及絲桿等部件;
7.應經常清洗、擦拭機器罩蓋、工作臺面等外表面,保持機器干凈

臥式枕式包裝機應用效果：
