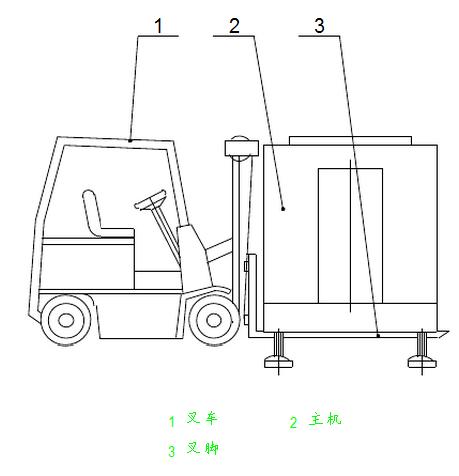

起運示意圖：
注意：
設備起運時必須用1500Kg以上噸位叉車，起運位置及要求見圖（圖1）， 起運時叉車兩個叉腳必須與機器前后兩個橫梁接觸，以保證機器起運時的穩定性。

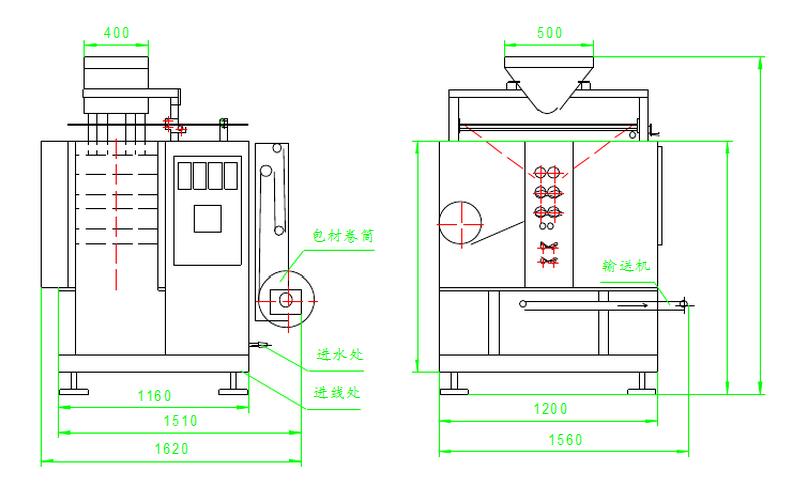

安裝示意圖：
安裝注意事項
設備安裝場地周圍應有足夠的活動空間，便于操作，地面應平整，有足夠的強度以支承整機重量。
1. 安裝設備地腳，利用地腳調整設備的水平及高度。
2. 清除表面污物和防銹油，拆下塑料罩之后，用合適的溶劑和非腐蝕劑擦拭機器。（注意：不能用溶劑清洗傳動零部件。）
3. 聯接水路，膠管采用通徑Φ10。
4. 核實電源電壓、頻率應與設備要求相符合，電壓380V、50Hz，電源線接入機器的轉換開關上，同時合上電控箱內所有的自動開關。
5. 檢查機器的運轉方向，通過觀察機器后箱內主機轉動方向箭頭確認，切設備包裝、運輸和安裝 不可使機器反轉。

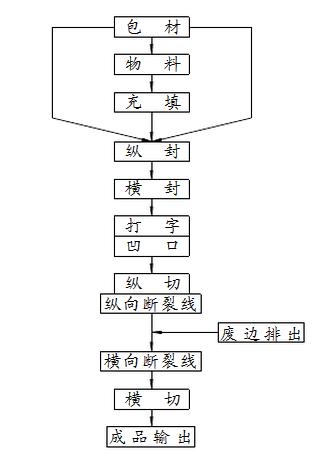

顆粒包裝機原理結構圖：
圖1
原理結構圖詳解
包裝材料由位于機體后部的放卷機構導出，經放卷輥后進入分卷機構， 在此處，包材由分切刀從中間分為兩部分，再通過分卷板進入兩側的導膜輥，使薄膜變向，進入封合區，通過縱封、橫封、充填上料、打印批號、切凹口、縱切、打斷裂線，橫切后形成成品由輸送機輸出。（如圖1）
該顆粒包裝機的特點：
1.科技含量高，與的相比毫不遜色，價格比上的要低很多，減少企業的成本。
2.包裝效果好，可以實現三邊封、四邊封以及多邊封口形式，包裝效果美觀大方。
3. 該機采用變頻調速，實現了無極調速。
4. 該機各執行機構位置調整通過人機界面觸摸開關控制差速器，調整方便準確。
5. 該機執行機構均安裝在前后兩個立板上，具有足夠的剛度保證了機器在高速運轉下各部分工作的穩定可靠。 6. 具有自動打印批號，縱橫向易撕斷裂線及易撕凹口功能。
7. 整機由PLC控制，自動化程度高。
8. 具有自動檢測對正色標的功能，保證制袋雙面圖案完整，位置準確。
